Scanner Diagnóstico Monza Kadett EFI Freeware outros GM ALDL

[Marcel Murai]

Carlos, voce já testou a interface num conversor Serial>USB?? Pois está cada vez mais escasso encontrar entradas seriais em Micros, Notebooks então nem existem mais.

[Marcel Murai]

Finalmente montei o meu scanner!! :smt020

Depois de comprar as peças, logo vendi o meu monza azul, aí o projeto ficou engavetado.

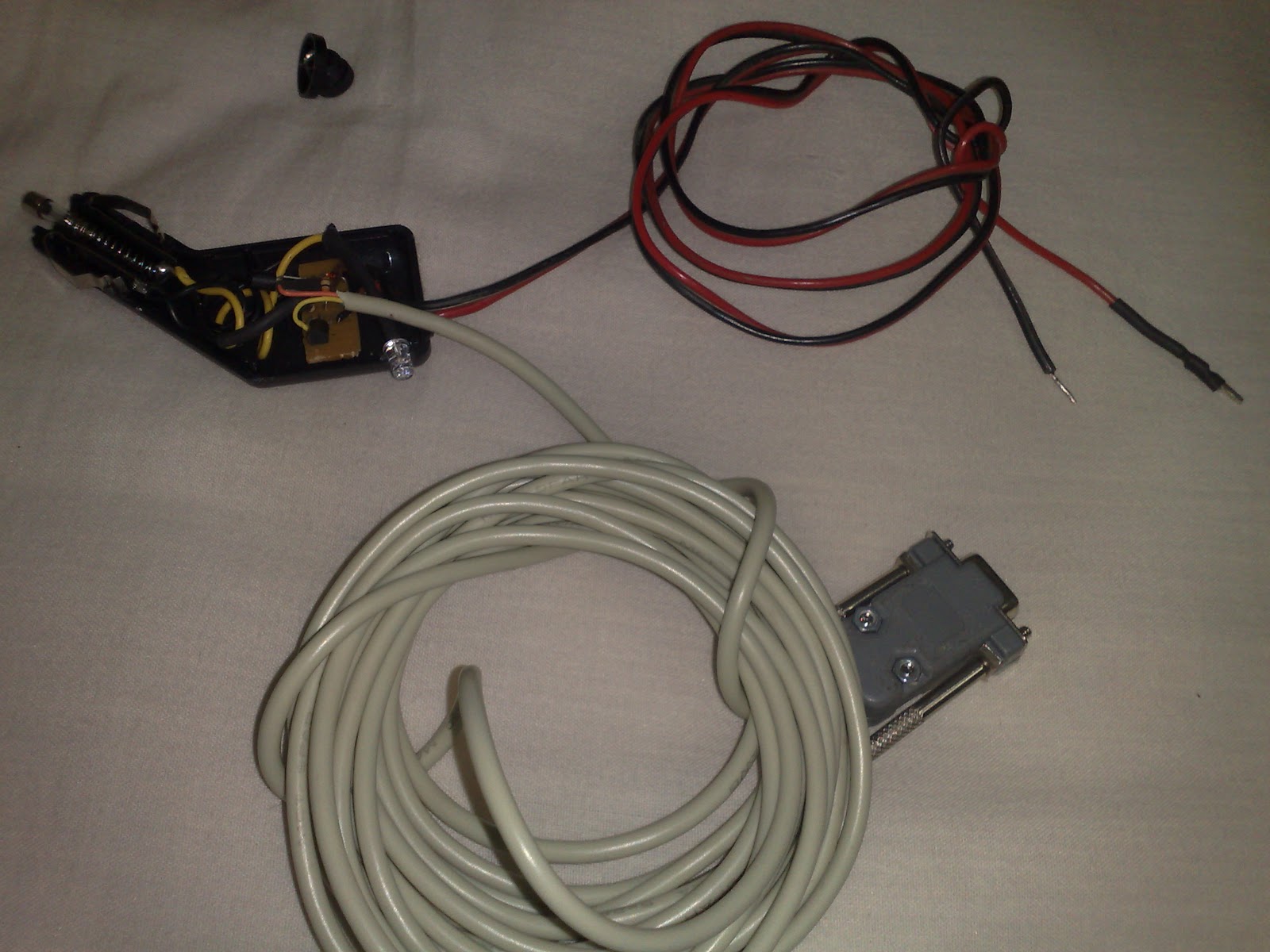

Faz 1 ano, finalmente montei o meu. Eis as fotos de como ficou:

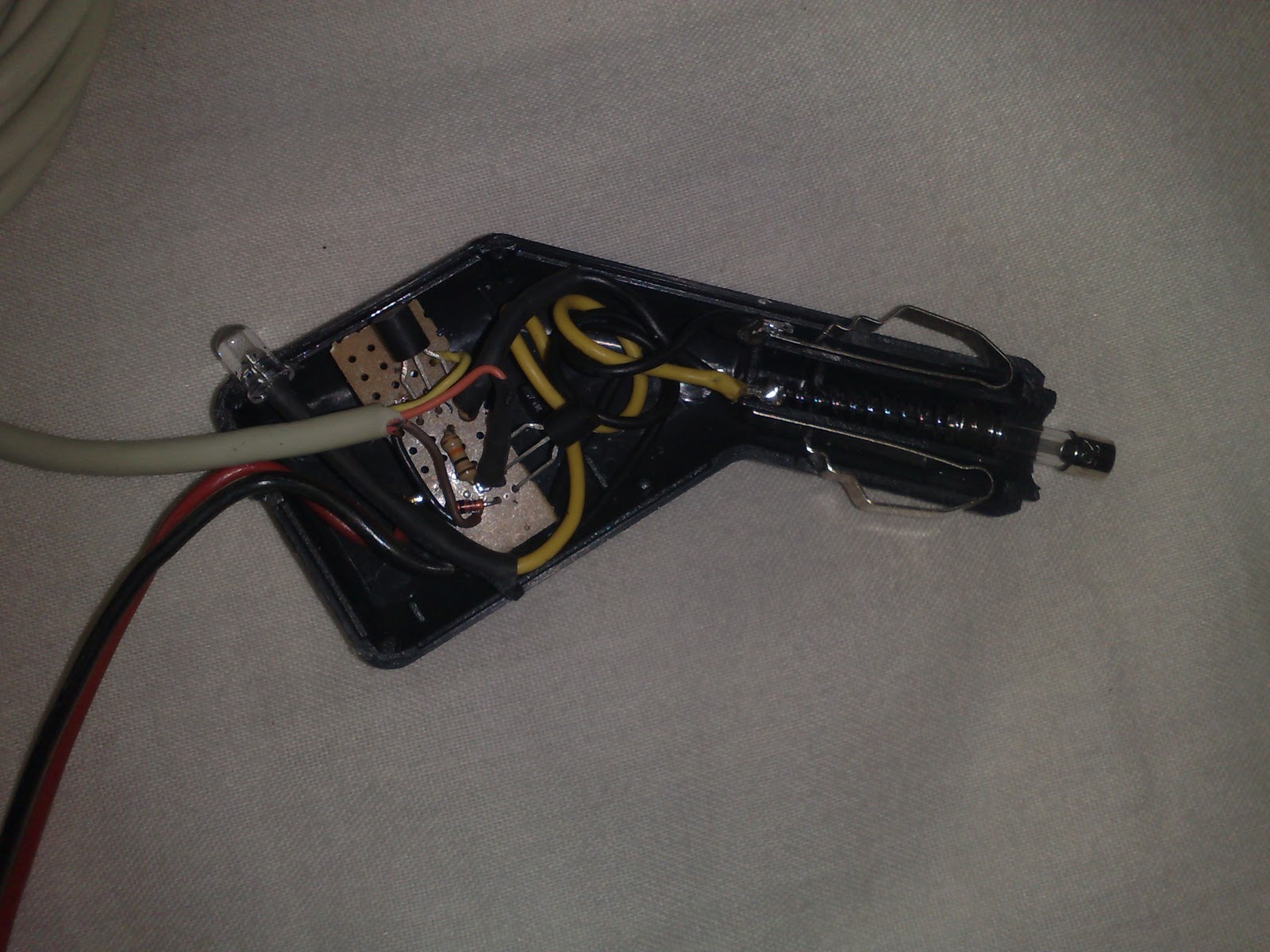

Aproveitei um carregador velho de celular do startac. a placa ficou pequena e coube dentro do ex-carregador. falta testar os programas!

[dbzronaldo]

LEGALL...
FICO BEM COMPACTO.

AMIGO, VENDEU O MONZA?
ABRASS

[MonzaClub20EFICHZ]

Carlos, voce já testou a interface num conversor Serial>USB?? Pois está cada vez mais escasso encontrar entradas seriais em Micros, Notebooks então nem existem mais.

Não testei com conversor serial USB, primeiro porque não teho o mesmo, segundo, porque tenho nada menos que 4 notebooks com porta serial, mas o lado bom é qualquer um serve, pois funcionou num 486 SX 25 MHz com 4 mega de RAM e usando windows 95, já quase um milagre uma máquina dessas rodar um Windows 95 (fase 1), se rodou nesta, com qualquer velharia vai funcionar, por exemplo ano passado comprei um Compaq 233 MHz MMX com 96 de RAM e paguei R$ 110,00 no mercado livre! É quase mais barato que comprar um adaptador USB-Serial. É claro que precisa de um inversor de fase porque estes dois não tem mais bateria. O que uso mesmo é um Toshiba 1Ghz Celeron, que o lado bom dele é que a fonte dele é de 14V, perfeito para adaptar direto um soquete de acendedor de cigarros 12V (até 14 com o motor ligado) direto como fonte!

Não deixe de postar os resultados, estou ansioso pelo segundo carro testado do scanner!

Se não tem um notebook use um desktop e faça o teste com o carro parado e o motor ligado! Use a velha técnica de tirar uma roda do chão para testar o VSS.

[MonzaClub20EFICHZ]

Havia prometido de fazer vídeo para a montagem e uso do scanner, aí estão eles:

Montando o Scanner
http://img689.imageshack.us/img689/8762 ... ntagem.mp4
Usando o Scanner
http://img718.imageshack.us/img718/9436 ... canner.mp4

Fotos dos fios no conector ALDL




Como vão poder ver os vídeos são explicativos, mas para fazê-los, tinha que ter uma mão na máquina e outra para fazer tudo, o que dificulto bastante. Também não tenho uma bancada para a montagem, mesmo assim o circuito foi montado e testado.


Lembrando:
Esquema Leigo

Clique para ampliar e imprimir!

Componentes para construir
Transistor – 2 - 2N2222A ou 2N3904- Transistor de uso comum NPN para Q1 e Q2
3 resistores de 10 k ohms
Uma chapa de circuito para testes linear
1 diodo 1N4148
1 Conector RS232 – DB9
1 Conector para acendedor de cigarros
1 Fio Amarelo
1 Fio Cinza
1 Fio Laranja
1 Fio com malha interna de 3 ou mais fios internos
1 Caixa para guardar o circuito

[danilo-sn]

o q é aquele botao de liga e desliga?

[MonzaClub20EFICHZ]

Em vez de ficar fazer o curto nos terminais A e B para acionar o código lampejante, descasquei os fios por trás do conector e coloquei uma chave, assim quando quero acionar para ver o que a ECU está informando como erro é só acionar a chave, não preciso ficar catando clips ou me arrastando embaixo do painel.

[dbzronaldo]

legal, quando chegar em casa irie baixar os videos.
amigo, a respeito dos resistores, toda vez q mando uma pergunta pro cra, ele me vem com mais perguntas. rsrsrs

então, dessa vez ele perguntou quantos wts é o resistor.

ele tem desses.
sabe me explicar a diferença ?
abrass

1/4W, 1/2w, 1/8w.
