Desembaçador

[luiz sle]

Entendi. Tem que fazer pó de cobre. Cobre de fio serve?

Serve sim,
mas tem que misturar depois um pouco de grafite para dar liga aos grãos de cobre.

Ok. Farei isso.

Tem dicas de como fazer o cobre virar pó?

[waldir]

Ok. Farei isso.

Tem dicas de como fazer o cobre virar pó?

Luiz,

é artesanato puro: pode ser uma lima fina... pode ser lixa dágua... e vai coletando e no final misture +/- 2 porções de grafite para 1 de cobre (é volume, não peso) misture bem para aderir o grafite nos grãos de cobre e depois misture no esmalte.

[só a título de informação: na escova para motores, o pó de grafite + o pó de cobre são misturados homogeneamente em tambores giratórios, depois são colocados em formas e 'sinterizados' (prensados) e alguns casos passam por forno a x graus dependendo da dureza ou resistência ao desgaste no coletor do motor que se pretende]

[luiz sle]

Já refiz as trilhas ruins, falta apenas o relê e os conectores. Como posso prendê-los ao vidro, com tinta condutiva mesmo? Ou só soldando?

Como soldar os conectores com o vidro no lugar?

[waldir]

Já refiz as trilhas ruins, falta apenas o relê e os conectores. Como posso prendê-los ao vidro, com tinta condutiva mesmo? Ou só soldando?

Como soldar os conectores com o vidro no lugar?

Luiz,
eu ACHO que é mais fácil soldar um pedaço de fio de cada lado tendo antes já preparado o terminal macho na ponta do fio.

Sugestão:


Vc deve tirar a oxidação do que está colado, ou raspando delicadamente com um estilete, ou com lixa fina. Estanhar a ponta do fio
fixe o fio com uma fita-cola para não dançar e meter solda e soldador. (o conector que vc mostrou na foto é pesado e vai roubar caloria na hora e gerar solda fria.

Vc testou a continuidade do circuito, com multímetro ou lâmpada 12V ?

waldir

[luiz sle]

Waldir, muito obrigado.

Não fiz o teste com lâmpada 12V nem com multímetro pois não disponho do aparelho.

Como realizo esse teste?

A solda que irei fazer no vidro, consiste apenas em derreter o estanho já existente no fio estanhado colando o mesmo no vidro?

[waldir]

Waldir, muito obrigado.

Não fiz o teste com lâmpada 12V nem com multímetro pois não disponho do aparelho.

Como realizo esse teste?

A solda que irei fazer no vidro, consiste apenas em derreter o estanho já existente no fio estanhado colando o mesmo no vidro?

Coloque mais solda nova paara uniformizar, pq a antiga está oxidada. Estanhe a ponta do fio que vc vai soldar, primeiramente e depois posicione sobre a solda do vidro e com mais um pouquinho de solda, encoste o ferro quente.

A idéia do rabicho soldado no vidro é se vc quiser utilizar o conector existente. Se não, tire o conector, estanhe a ponta do fio e solde direto.




Luiz,
1º - teste se há energia nos fios que serão ligados no vidro

Se vc colocar uma garrinha jacaré numa das pontas facilita. Prenda a garrinha num ponto negativo (fio marrom sabidamente negativo ou na carcaça) e
ligue a chave sem dar partida. Depois ligue a chave do painel do desembaçador e coloque o outro ponto do fio teste no fio que deverá plugar no desembaçador.
Se acender a lampada o fio está com 12V (positivo) e tem continuidade (se não acender está interrompido).

Faça também o inverso: coloque a garrinha no fio positivo e encoste no outro fio que será ligado no desembaçador. Se acender é o negativo.

2º Descoberto isso, coloque o fio negativo desencapado onde vc vai soldar no vidro, ponha uma fita cola para segurá-lo ( ou peça para alguém segurar pressionado ali

e com a ponta do teste (cuja garra está presa no positivo) com a outra ponta encoste onde vc vai soldar o fio positivo no desembaçador... Se acender, está havendo continuidade
no desembaçador, a recuperação das trilhas ficou muito boa... se não acender a lampadinha a trilha ainda está com problema.

Com este teste é possivel testar a continuidade dos fuzíveis direto na caixa, encostando a ponta nas costas do fuzível (há dois pontos laterais não cobertos pelo plástico)
garrinha jacaré preso na dobradiça da porta e o outro fio encostando nas costas do fuzível = acendeu está bom teste os dois pontos do fuzível (chave ligada sem dar partida)

PORÉM, é preferível usar o teste de continuidade ou identificação de polaridade feito com resistor e LED (vou colocar oportunamente na seção de Dicas ou tutorial) que pode testar um componente mais sensível, sem medo de estar passando energia desmedida e detonando o componente. No caso que indiquei e nos fuzíveis não há problema.

Abs

waldir

[luiz sle]

Testei. Chega corrente normalmente. Fiz o teste com uma lâmpada de 4W 12V. Poderia ter usado um led de alto-brilho azul que tenho aqui, mas minha solda me deixou na mão! Aquela porcaria de 40W era fraca mesmo, amanhã vou atrás de um ferro de 100W, se possível pistola Ferrari.

Vou ter que esperar comprar a pistola pra continuar o resto do serviço. Amanhã compro o relê.

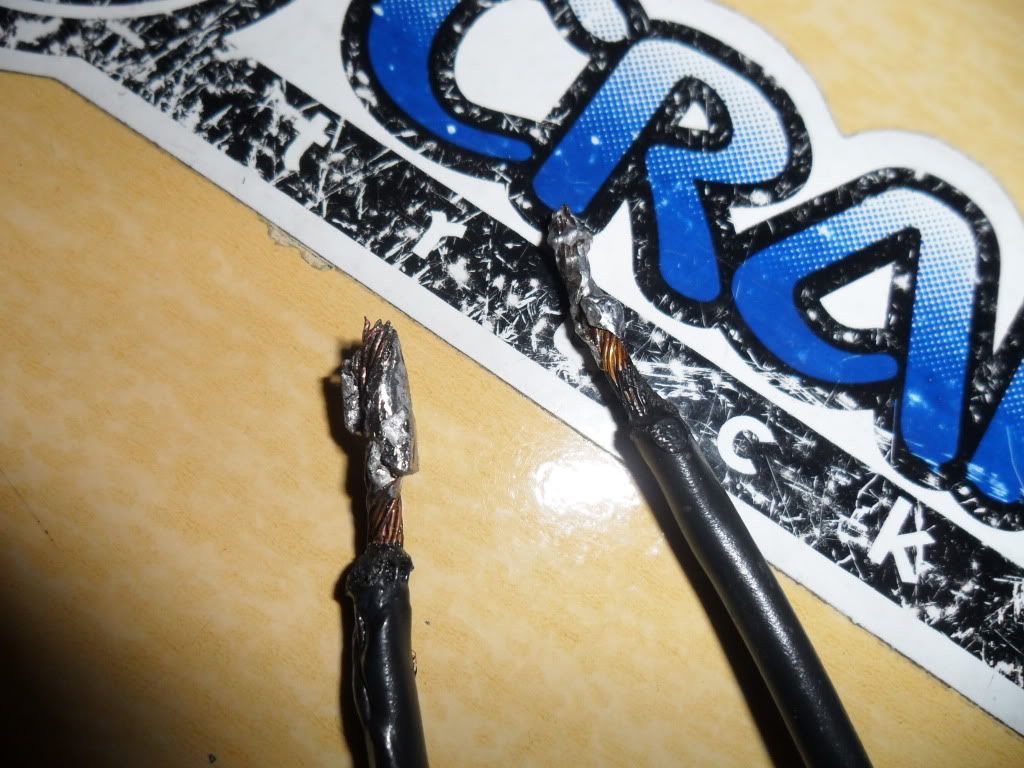

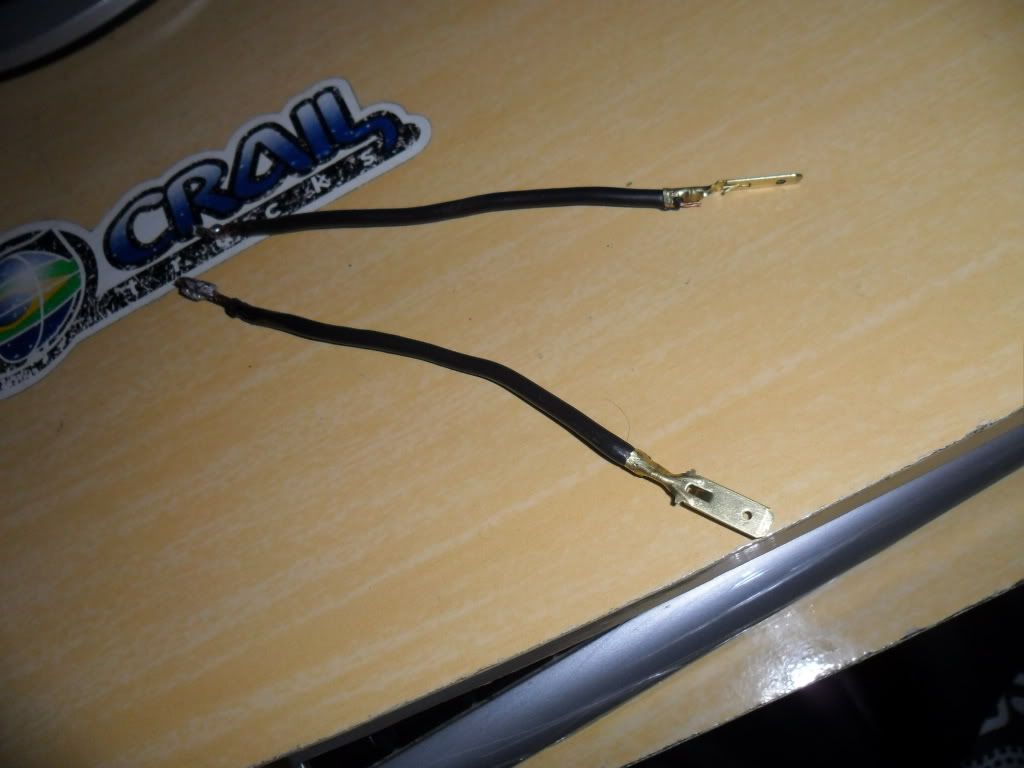

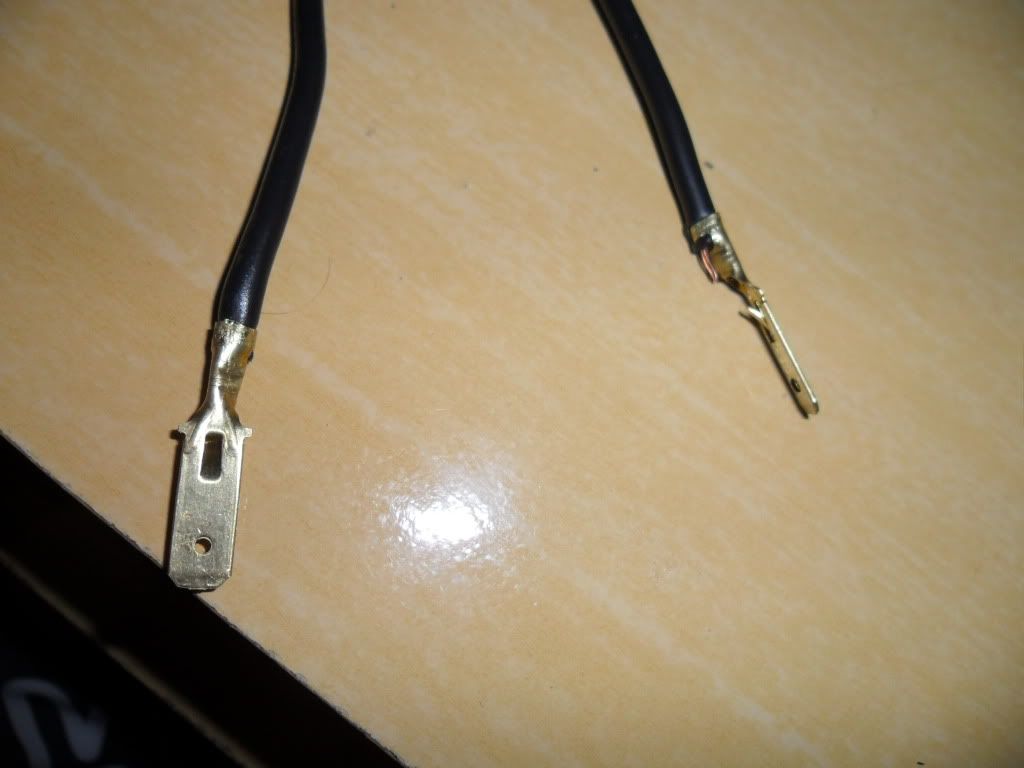

Fiz solda com o fogão:




Ficou excesso de solda. Mas o estanho conseguiu penetrar bem o fio, só deixei muito ao redor!

[waldir]

Luiz, muito bom, que a trilha ficou funcionando... é isso mesmo!

Com o ferro de solda de 100W vc termina a cobertura do fio... pode até dar uma achatadinha para aumentar a área de contato
onde vc vai soldar. Se vc não tem, compre um rolinho pequeno de fio de solda que vem com fluxo que ajuda na soldagem, fica bem rápido.

waldir
